TP-2A型/TP-3A型智能透皮試驗儀的產品概述

?

??TP系列智能藥物透皮擴散實驗儀是利用多種數字濾波電路，PID控制算法，測量精度高，操作簡單，是精確恒溫試驗最理想的儀器。

?

TP-2A型/TP-3A型智能透皮試驗儀的操作說明

?

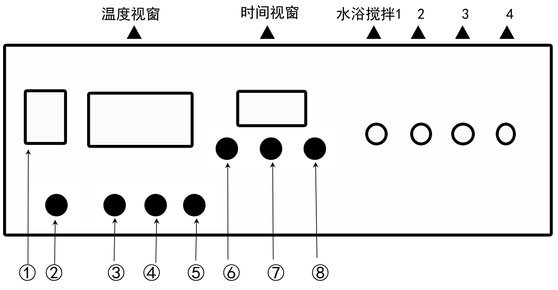

一、工作區操作展示（詳見下圖）

?

?

圖解（注：以TP-3A為例）：

?電源：①電源開關

?溫度區：由②③④⑤構成，②設定鍵、③移位鍵、④設定減、④設定加。

?時間區：由⑥⑦⑧構成，⑥計時鍵、⑦暫停鍵、⑧消除鍵。

?攪拌區：攪拌1為水浴攪拌，指水槽內溶液

?攪拌：攪拌2為樣品攪拌，分別由兩組無極調整旋鈕控制一組（左）控制水浴攪拌，二組（右）同時控制樣品攪拌。

轉速顯示：轉速顯示1顯示水浴攪拌轉子轉速，轉速顯示2顯示樣品攪拌轉速轉速。由于水浴池阻力較玻璃瓶?jì)却?，相近轉速差半檔左右，。例水浴攪拌調在2.5檔位時，樣品檔位調在2檔位時，轉速相近。

?

二、開機前先將容器內加涼水到水位線，打開電源開關，控溫儀計時器亮，控溫儀：上排數碼管，顯示當前溶液溫度，下排數碼管顯示上次設定溫度值，計時器無工作狀態。轉速顯示器為零，無轉速。攪拌開始，轉速顯示相應轉子轉速。

?

三、溫度的設定：

按設定鍵顯示窗出現S0，設定窗數字閃動，按移動鍵，可設定出小數、個位、十位所需要的數度加或減，再按設定鍵確定（如不按設定鍵確定，本操作無效，仍執行上次設定）。

?

四、計時：

???當需要試驗計時功能時，請按計時鍵，計時開始。按暫停鍵或消除鍵，可重新進行其它計時。

五、攪拌：

???為使容器內溶液溫度均勻，應首先順時針?lè )较蛘{節旋鈕至所需刻度值，可進行水浴攪拌，以便溶液溫度得到精確控制。調節其他旋鈕可進行樣品恒溫加熱、攪拌試驗。

六、試驗：

???將試瓶的螺絲松開，加上試皮如鼠皮、兔皮、仿真人皮等其它動物外皮。上好螺絲后在試皮上注入藥物或化妝品，到設定時間化驗杯內蒸餾水，便可得知結果。

七、溫差調整：

?????杯內有溫差時可按設定鍵5秒內顯示SHP，調溫進入B菜單，松鍵。按—下一種菜單，出現SC時即可調整加減。（例如：杯內需要加1℃，按鍵上減1度），然后按設定鍵5秒內確認，杯內即會(huì )調整。

???當水槽溫度與玻璃杯內溫差在2度以上，讓一起自整。自整（按設定鍵5秒左右，上排窗口顯示SHP，按一下松一下直至窗口顯示AT時，在下排窗口顯示數末尾調成1，再按設定鍵5秒返回，此時黃燈亮，自整開始，直至黃燈滅，自整完成。重新測試水槽與杯內溫差進行調整。

八、技術參數：

室溫范圍：室溫≤36.5℃

恒溫精度：±0.1℃

透皮儀擴散面積：5.31 cm2

接收杯容量：20ml

透皮杯數：TP-2A型為3杯 ?TP-3A型為6杯

外形尺寸：300×300×215mm

重量：5Kg

轉速：依據轉速顯示1 顯示水浴攪拌，轉速2顯示樣品攪拌

九、注意事項：

第一次使用時請詳細閱讀說明書。

使用時不能加熱水，必須加涼水，讓儀器自整時也必須加涼水。

暫時不用時應旋轉在通風無腐蝕氣體處保存。

內有高壓請勿擅自打開，發現問題請找專業人員修理。

溫度在50度以上時，水位線上蓋會(huì )有變形，但不影響測試結果，溫度不宜設定過高（60度以上），不加水的情況下嚴禁開機。

?

?
